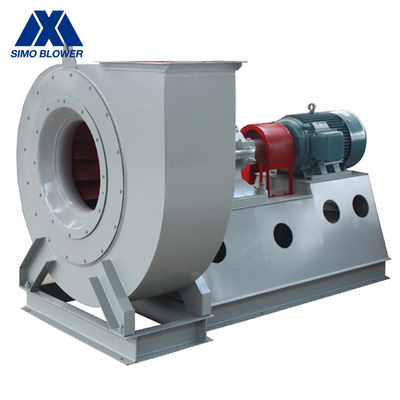

Nồi hơi công nghiệp SA cưỡng bức quạt gió ly tâm nhiệt độ cao
Giới thiệu
Quạt ly tâm dòng 9-11 có tốc độ dòng chảy lớn và áp suất vừa phải.
Điều này ly tâmquạt được thiết kế cho mục đích sử dụng nồi hơi công nghiệp để làm việc trong khu vực hiệu quả cao và đạt được mục tiêu tiết kiệm năng lượng.
Các ly tâmquạt thích hợp để trang bị bộ tiết kiệm (lò sưởi) và thiết bị loại bỏ khói bụi.
Đây là một sản phẩm tiết kiệm năng lượng hiệu quả cao được thiết kế bởi ngành công nghiệp quạt quốc gia và được tổ chức bởi ngành điện gió quốc gia và Bộ Công nghiệp Máy móc.
Nó có các đặc tính của hiệu quả cao, tiếng ồn thấp, đường cong hiệu suất phẳng và khu vực hiệu quả rộng.
Có thể sử dụng nồi hơi công nghiệp 5 ~ 35 tấn / giờ, những nồi có điều kiện nạp tương tự và hiệu suất phù hợp có thể được sử dụng, nhưng nhiệt độ tối đa không quá 250 ° C.
Trước quạt gió cảm ứng, thiết bị loại bỏ bụi có hiệu suất loại bỏ bụi không dưới 85% phải được lắp đặt để giảm hàm lượng bụi của khói vào quạt.
Nồi hơi công nghiệp SA cưỡng bức quạt gió ly tâm nhiệt độ cao không chỉ có thể làm giảm ô nhiễm khói trên môi trường mà còn làm giảm sự hao mòn của khói trên quạt, có lợi cho việc kéo dài tuổi thọ của quạt.
Thông số kỹ thuật
THÔNG SỐ SẢN PHẨM
|
|||
Ứng dụng quạt ly tâm
|
Nhiệt độ | Nhiệt độ bình thường, không khí nóng | |
Thành phần không khí | Không khí sạch, không khí bụi, khí ăn mòn, khí dễ cháy, vật liệu bột, vật liệu hạt nhẹ | ||
Quạt ly tâm Hiệu suất
|
Đường kính cánh quạt | 400 ~ 3000 | mm |
Tốc độ của trục chính |
0004000 |
vòng / phút | |
Phạm vi áp |
3648 ~ 8683 |
Pa | |
Phạm vi dòng chảy |
2743 ~ 334898 |
m3 / h | |
Quạt ly tâm Kết cấu
|
Lưỡi | Ở đằng trước | |
Hỗ trợ cánh quạt | SWSI (Single Width, Single Inlet), Impeller overhung. | ||
Hệ thống truyền lực | Khớp nối | Có thể gán | |
Bôi trơn | Dầu bôi trơn tắm | ||
Làm mát ổ trục | Làm mát bằng không khí, Làm mát bằng nước, Làm mát bằng dầu | ||
Quạt ly tâm Hệ thống
Cấu hình |
Xe máy | ABB, SIEMENS, WEG, TECO, SIMO, thương hiệu Trung Quốc |
Có thể gán |
Bánh công tác | Q235, Q345, SS304, SS316, HG785, DB685 ... | ||
Vỏ, nón khí, Bộ giảm xóc không khí |
Q235, Q345, SS304, SS316, HG785, DB685 ... | ||
Trục chính | Thép 45 # (Thép kết cấu carbon cường độ cao), 42CrMo, Thép không gỉ ... | ||
Ổ đỡ trục | FAG, SKF, NSK, ZWZ | ||
Quạt ly tâm Không bắt buộc
Các thành phần |
Khung cơ sở hệ thống, Sàng lọc bảo vệ, Bộ giảm thanh, Bộ bù đường ống vào & ra, Mặt bích đầu vào và đầu ra, Damper, Thiết bị truyền động điện, Bộ cách ly sốc, Khớp nối màng, Khớp nối chất lỏng, Vỏ mưa động cơ, Cảm biến nhiệt độ, Cảm biến rung, Khởi động mềm, Biến tần, Động cơ điện đặc biệt, Thiết bị giám sát hệ thống, Hệ thống bôi trơn, Bình dầu trên cao, v.v. |
Ưu điểm và tính năng
1. Quạt ly tâm có thể tạo ra áp suất khí cao hơn, và có thể cung cấp nhiều lưu lượng khí hơn cùng một lúc, độ ồn thấp.
2. Trong trường hợp sử dụng cơ sở chung, việc cài đặt rất đơn giản và về cơ bản không cần sự hỗ trợ của các kỹ thuật viên chuyên nghiệp.
3. The motor shaft is elastically connected with the drive shaft. 3. Trục động cơ được kết nối đàn hồi với trục truyền động. It is not necessary to tighten the belt or replace the belt frequently, and the maintenance workload is small. Không cần thiết phải thắt chặt đai hoặc thay thế đai thường xuyên và khối lượng công việc bảo trì nhỏ.
4. ly tâmhệ thống quạt chạy ở nhiệt độ bình thường với đường kính cánh quạt dưới 1400 mm không yêu cầu cấu hình bổ sung của thiết bị làm mát ổ trục, giúp giảm khối lượng công việc đầu tư và bảo trì của người dùng.
5. Khi sức cản của luồng không khí được tăng lên, tải động cơ sẽ tự động giảm và động cơ sẽ không bị cháy.
6. ly tâmQuạt được làm bằng thép carbon chất lượng cao, và cũng có thể sử dụng thép không gỉ hoặc các vật liệu kim loại khác theo yêu cầu của khách hàng.
7. Chạy thử và phát hiện giá trị rung sau khi sản xuất xong, hoạt động của quạt là đáng tin cậy.
