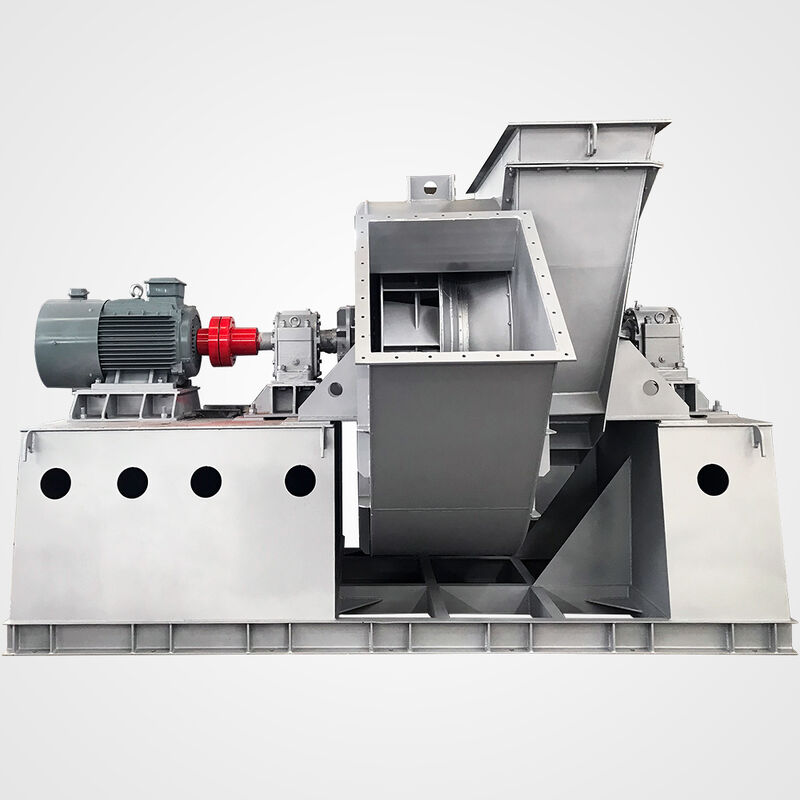

Hệ thống thổi nồi hơi chống ăn mòn năng lượng hiệu quả Q345 tùy chỉnh

Quạt Gió Cảm Ứng Lò Hơi 4-73

Giới thiệu về 4-73 quạt gió Được thiết kế cho các ứng dụng lò hơi công nghiệp đòi hỏi khắt khe, hệ thống quạt gió lò hơi tùy chỉnh của chúng tôi kết hợp cấu trúc thép cường độ cao Q345 với công nghệ tiết kiệm năng lượng tiên tiến để mang lại hiệu suất và độ bền vượt trội. Hệ thống này có xử lý chống ăn mòn đặc biệt trên tất cả các bộ phận, mang lại khả năng chống chịu đáng tin cậy với quá trình oxy hóa ở nhiệt độ cao, ăn mòn hóa học và suy giảm độ ẩm.

Cấu trúc sản phẩm:

1. Cánh quạt — Nó bao gồm 12 cánh nghiêng cong về phía sau được hàn giữa đĩa trước hình nón cung và đĩa sau dạng tấm phẳng. Các cánh hình cánh đảm bảo quạt có hiệu suất cao, tiếng ồn thấp và độ bền cao. Tất cả các cánh quạt đều vượt qua bài kiểm tra cân bằng tĩnh và động và kiểm tra chạy quá tốc độ, vì vậy chúng hoạt động ổn định và đáng tin cậy. Cánh quạt của quạt thông gió và quạt hút gió có cùng kiểu số áp dụng cùng một cấu trúc các vật liệu thô khác nhau (nói chung, A3 cho quạt thông gió và 16Mn cho quạt hút gió).

2. Vỏ — Nó được hàn thành hình xoắn ốc với các tấm thép thông thường. Vỏ cho quạt hút đơn có thể được chế tạo thành ba loại khác nhau (Vỏ cho Quạt №8～№12 có thể được chế tạo thành một cấu trúc không thể tách rời; vỏ cho quạt №14～№16 có thể được chia thành hai phần trong khi vỏ cho quạt №18～№29.5 có thể được chia thành ba phần). Đối với quạt hút gió, các tấm xoắn ốc được làm dày lên một cách thích hợp để ngăn ngừa mài mòn do bụi.

3. Cửa hút — Được tích hợp vào một cấu trúc dòng chảy hội tụ và cố định vào phía hút của quạt bằng vít.

4. Bộ điều tiết gió - Bộ điều tiết gió được sử dụng để điều chỉnh công suất của quạt và được lắp đặt theo hướng xuyên tâm trước cửa hút gió. Phạm vi điều chỉnh từ 0° (mở hoàn toàn) đến 90° (đóng hoàn toàn). Nhìn từ phía cửa hút gió, tay cầm của bộ điều tiết gió nằm ở phía bên phải. Đối với quạt quay phải, tay cầm di chuyển từ đóng hoàn toàn đến mở hoàn toàn bằng cách di chuyển từ dưới lên trên. Đối với quạt quay trái, tay cầm di chuyển từ đóng hoàn toàn đến mở hoàn toàn bằng cách di chuyển từ trên xuống dưới.

5. Bộ phận truyền động — Trục chính của bộ phận truyền động được làm bằng thép chất lượng. Vòng bi lăn được sử dụng cho dòng quạt này. Có hai loại hộp ổ trục: quạt có №8~16 áp dụng hộp ổ trục kiểu lốc xoáy tích hợp trong khi quạt có №18~29.5 áp dụng hai hộp ổ trục gối riêng biệt. Hộp ổ trục cho quạt hút gió Y4-73 được trang bị nhiệt kế và chỉ báo mức dầu. Hộp ổ trục sử dụng dầu động cơ 30#. Lượng dầu cần thêm phải dựa trên chỉ báo mức dầu. Nếu sử dụng bôi trơn bằng mỡ, hộp ổ trục kiểu lốc xoáy tích hợp cho quạt có №8~16 nên thêm một tấm chắn dầu ở phía các bi lăn bên trong hộp ổ trục và khe để cố định tấm chắn dầu đã được bảo lưu. Quạt hút gió Y4-73 được trang bị thiết bị làm mát bằng nước. Do đó, phải thêm một đường ống nước và lượng nước tiêu thụ thay đổi theo nhiệt độ môi trường và thường được coi là 0,5-1m3/h.

Dữ liệu kỹ thuật

Mã số

1. Những thông số nào cần được cung cấp khi bạn thiết kế Quạt gió nhà máy tản nhiệt?

Câu trả lời: Lưu lượng gió, áp suất tổng hoặc áp suất tĩnh, nhiệt độ đầu vào, điện áp và tần số cục bộ, Độ cao, v.v.

Nếu có khí dễ cháy và nổ, hoặc tải bụi lớn trong môi trường, vui lòng thông báo cho nhà thiết kế.

2. Dịch vụ trước và sau bán hàng của công ty bạn như thế nào?

Câu trả lời: Trước khi hợp tác, chúng tôi có đội ngũ kỹ thuật chuyên nghiệp để giúp bạn đưa ra giải pháp kỹ thuật theo điều kiện làm việc của bạn, để đảm bảo quạt ly tâm hoạt động hiệu quả.

Dịch vụ sau bán hàng, chúng tôi sẽ cung cấp dịch vụ sửa chữa trong 12 tháng và cung cấp các dịch vụ theo dõi trọn đời. Bên cạnh đó, các kỹ sư của chúng tôi sẵn sàng ra nước ngoài để cung cấp dịch vụ sửa chữa.

3. Công ty của bạn có đủ điều kiện không?

Câu trả lời: SIMO Blower đã đạt được các chứng nhận ISO 9001-2008, CE, TUV, v.v.
